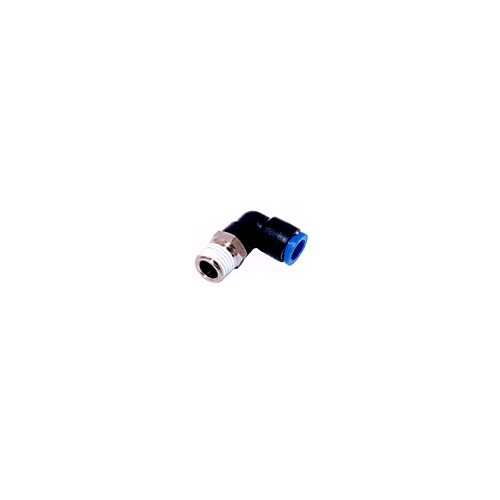

PL Type 요약정보 및 구매

Fitting과 Tube를 한 동작으로 쉽게 연결과 분리됩니다.

▶ 튜브의 착탈

Tube를 끝부위가 닿도록 꽂음으로써 확실한 접속이 이루어지며, 분리는 Sleeve를 손가락으로 누르고 Tube를 당기는 것 뿐으로 착탈시간은 불과 1~2초로 완료됩니다. Tube의 접속과 분리의 공구는 일체 필요치 않습니다.

▶ 좁은 공간에서 배관기능

PC형 ø4, ø6, ø8 제품을 체결할 때 육각 렌치로 사용토록 하였습니다.

나사부에 Seal처리가 되어 있어 장착작업이 간편합니다.

(나사부에 Seal코팅)

사용후기 0 개

위시리스트0

추천하기

위시리스트

Specification 및 가격정보

Applicable Fluid	Working Pressure Range	Negative Pressure	Temeprature Range
AIR, WATER	0.99kg f/㎠(0~990Kpa)	-750mmHg(10Torr)	0~60℃

MODEL	Tube O/D	T (Thread)	L1	L2	L3	L4	A	F (Tube-in Length)	H	D	d	Mid I/D
PL-04-1/8	4	PT 1/8	17	24.8	22.8	29.9	8	14.3	10	10.2	4.5	3.2
PL-04-1/4	4	PT 1/4	17	27.5	24	32.5	11	14.3	14	10.2	7	3.2
PL-04-M5	4	M5 XP0.8	17	17.9	21.6	23	4	14.3	8	10.2	2.5	2.5
PL-06-1/8	6	PT 1/8	18.3	26	25.2	32.3	8	14.8	12	12.6	4.5	4.5
PL-06-1/4	6	PT 1/4	18.3	29	26.4	35.3	11	14.8	14	12.6	8	4.5
PL-06-3/8	6	PT 3/8	18.3	30	28.1	36.3	12	14.8	17	12.6	9	4.5
PL-06-M5	6	M5 XP0.8	18	17.9	22.6	24.2	4	14.8	8	12.6	2.5	2.5
PL-08-1/8	8	PT 1/8	20.4	27	28.5	34.4	8	12.9	14	14.7	6	6
PL-08-1/4	8	PT 1/4	20.4	30	28.5	37.4	11	12.9	14	14.7	8	6
PL-08-3/8	8	PT 3/8	20.4	31	30.2	38.4	12	12.9	17	14.7	9	6
PL-08-1/2	8	PT 1/2	20.4	35.7	33.2	43.1	15	12.9	22	14.7	10	6
PL-10-1/8	10	PT 1/8	23.9	30	33.7	38.8	8	18.1	17	17.6	6	6
PL-10-1/4	10	PT 1/4	23.9	33	33.7	41.8	11	18.1	17	17.6	8	8
PL-10-3/8	10	PT 3/8	23.9	34	33.7	42.8	12	18.1	17	17.6	9	8.2
PL-10-1/2	10	PT 1/2	23.9	33	34.9	41.8	11	18.1	19	17.6	8	8
PL-12-1/4	12	PT 1/4	24.9	35	35.9	45	11	19.1	19	20	8	8
PL-12-3/8	12	PT 3/8	24.9	36	35.9	46	12	19.1	19	20	9	9
PL-12-1/2	12	PT 1/2	24.9	40.5	38	50.5	15	19.1	22	20	10	9
